LAPORAN MIKROTIK ROUTING

Bagian I (Static)

1.      Buat mikrotik pada VirtualBox, dalam Network ubah adapter 1 menjadi Bridge Adapter dan adapter 2 menjadi Internal Network.

2.      Jalankan mikrotik tersebut.

3.      Masukkan nama login, untuk password dikosongi saja.

4.      Kemudian set name.

5.      Kemudian tambahkan ip address untuk ether 1, lalu print untuk melihat.

6.      Tambahkan gatewaynya.

7.      Lalu tambahkan ip address untuk ether 2.

8.      Ketikkan “ip address print” untuk mengecek lagi.

9.      Coba ping ke google.

10.  Kemudian untuk menge-ping teman, kita harus membuat table routing terlebih dahulu yaitu dengan cara mengetikan perintah ip route dst-address=(ip ether2) gateway=(ip ether 1). Lihat gambar.

11.  Setelah itu kita coba menge-ping teman yang sudah kita route, seperti pada gambar dibawah ini.

12.  Kemudian untuk menge-ping menggunakan client, kita buat dulu mesin baru pada VirtualBox. Instal Windows XP, dan adapternya ubah menjadi InternalNetwork.

13.  Lalu masuk sebagai administrator. Untuk mengkonfigurasi ip address, klik start>>settings>>Network Connections>>Local Area Connection.

14.

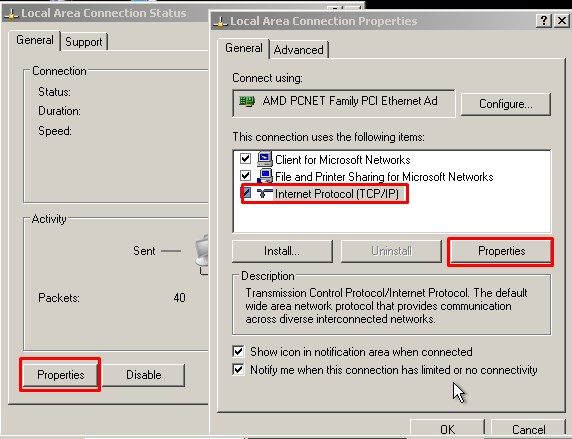

Kemudian klik properties>>pada Internet Protocol(TCP/IP) klik properties>>klik Use the following IP address. Kemudian atur IP addressnya. Lihat gambar,

15.  Setelah itu, coba ping ke client lain.

Bagian II (Dynamic)

1.      Hapus tabel routing dengan menggunakan perintah ip route remove nomor ip, contoh ip route remove 1. Seperti gambar dibawah ini.

2.      Lalu ketikkan perintah ip route print untuk melihat apakah sudah terhapus apa belum.

3.      Kemudian lakukan routing rip interface dengan perintah seperti gambar dibawah ini.

4.      Setelah itu lakukan juga routing rip network dengan perintah seperti gambar dibawah ini.

5.      Lalu kita coba ping ke client lain.

6.      Kita coba internetnya. Berhasil.
